Aruba Instant On 1930 Switch Üzerinde VLAN Yapılandırması

Kurumsal ağlarda segmentasyon ve güvenlik için VLAN (Virtual Local Area Network) kullanımı oldukça önemlidir. Bu yazımızda, Aruba Instant On 1930 24G 4SFP/SFP+ Switch JL682A modeli üzerinde VLAN yapılandırmasını web arayüzü üzerinden nasıl yapabileceğinizi adım adım anlatacağız.

Senaryo: WiFi VLAN Oluşturma ve Yönlendirme

Senaryomuzda, kablosuz erişim noktaları için ayrı bir VLAN oluşturuyoruz. Bu VLAN üzerinden gelen trafik hem switch içinde yönlendirilecek hem de firewall’a taşınacaktır.

1. VLAN Oluşturma

1. Aruba switch’in web arayüzüne giriş yapın.

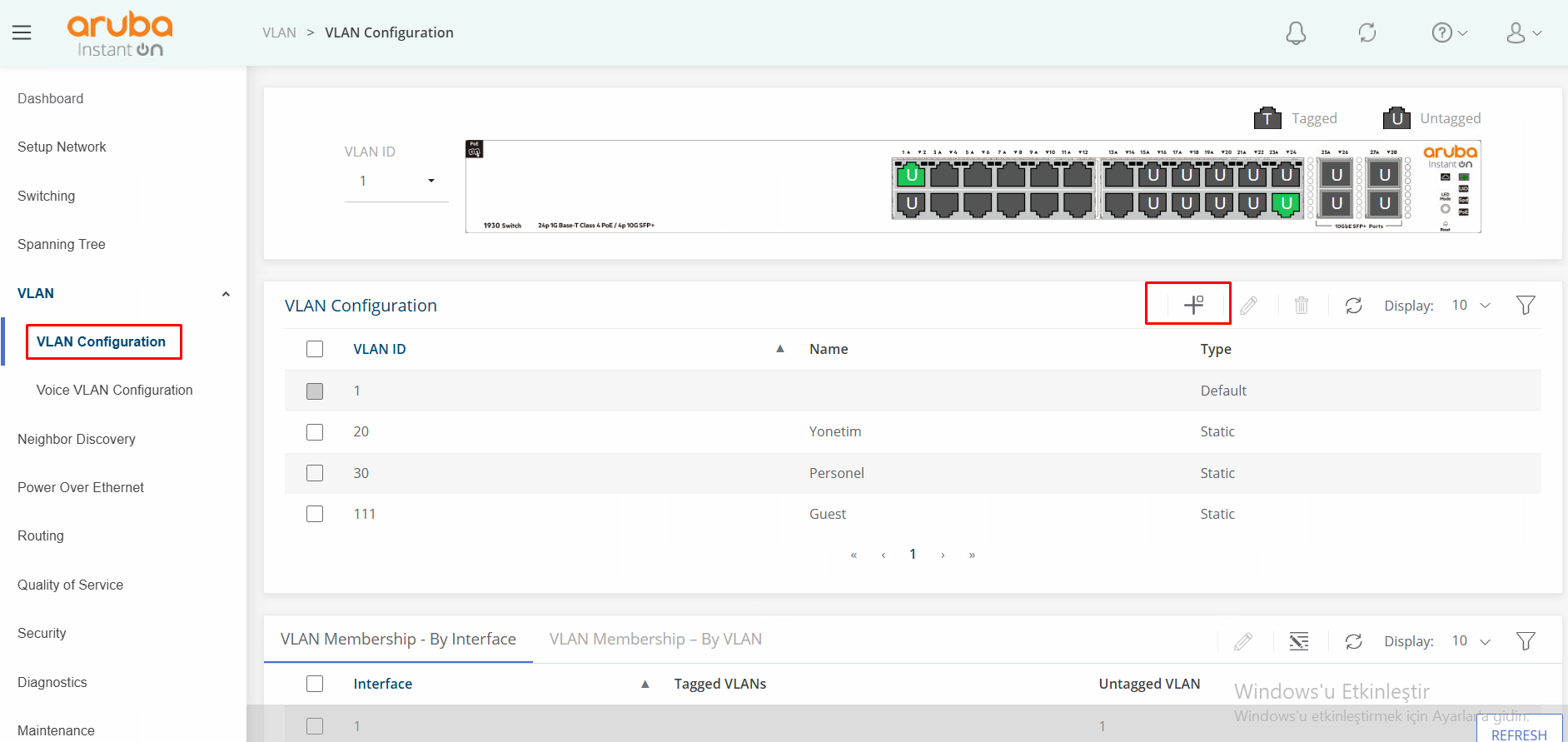

2. Sol menüden VLAN > VLAN Configuration bölümüne geçin.
3. Sağ üstteki Create VLAN veya “+” simgesine tıklayın.

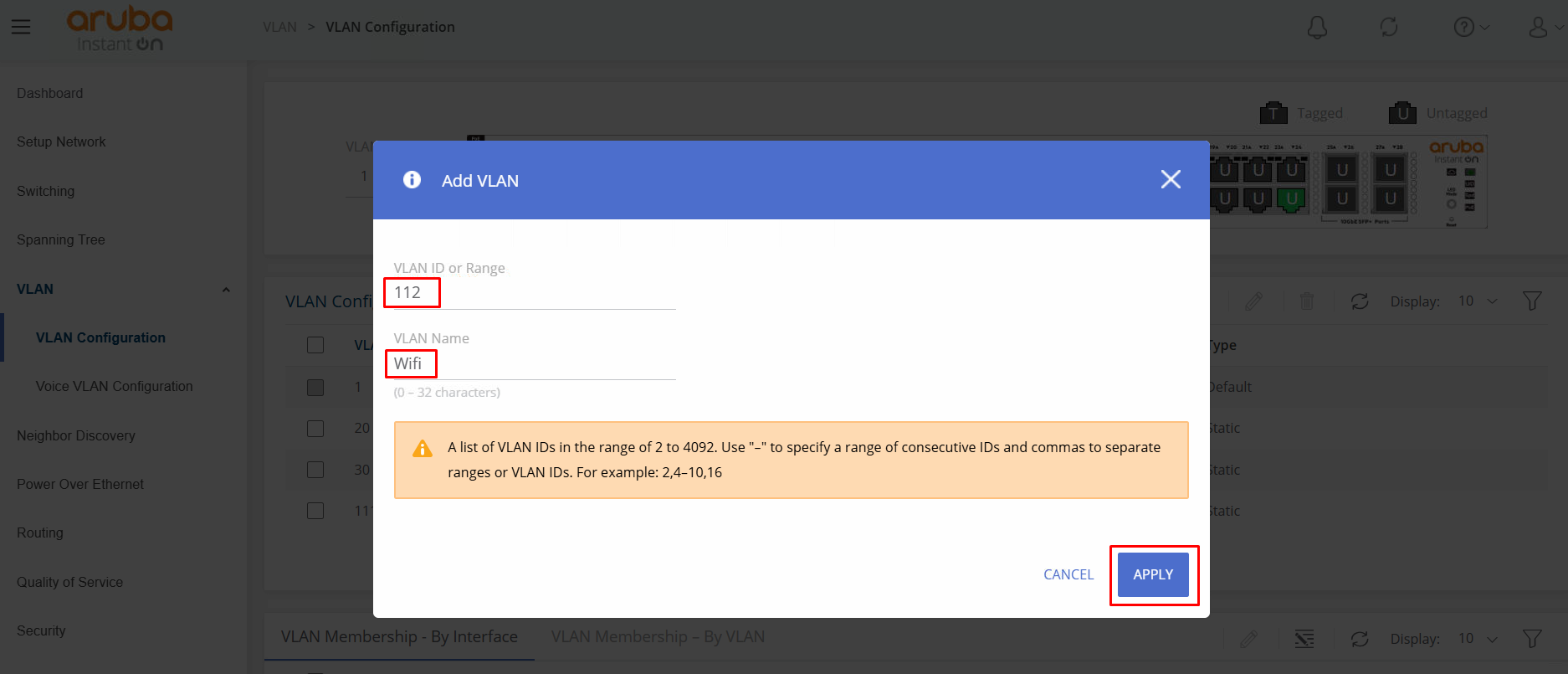

4. VLAN adı ve ID girin:
   • VLAN Name: Wifi
   • VLAN ID: 112
5. Save/Apply diyerek VLAN’ı oluşturun.





2. VLAN Port Ayarları



➤ 15 ve 16. Portları

Untagged

 Ayarlama:

Bu portlara Access Point ya da istemci cihazlar bağlanacak. Bu nedenle VLAN112’yi bu portlara untagged olarak atıyoruz.

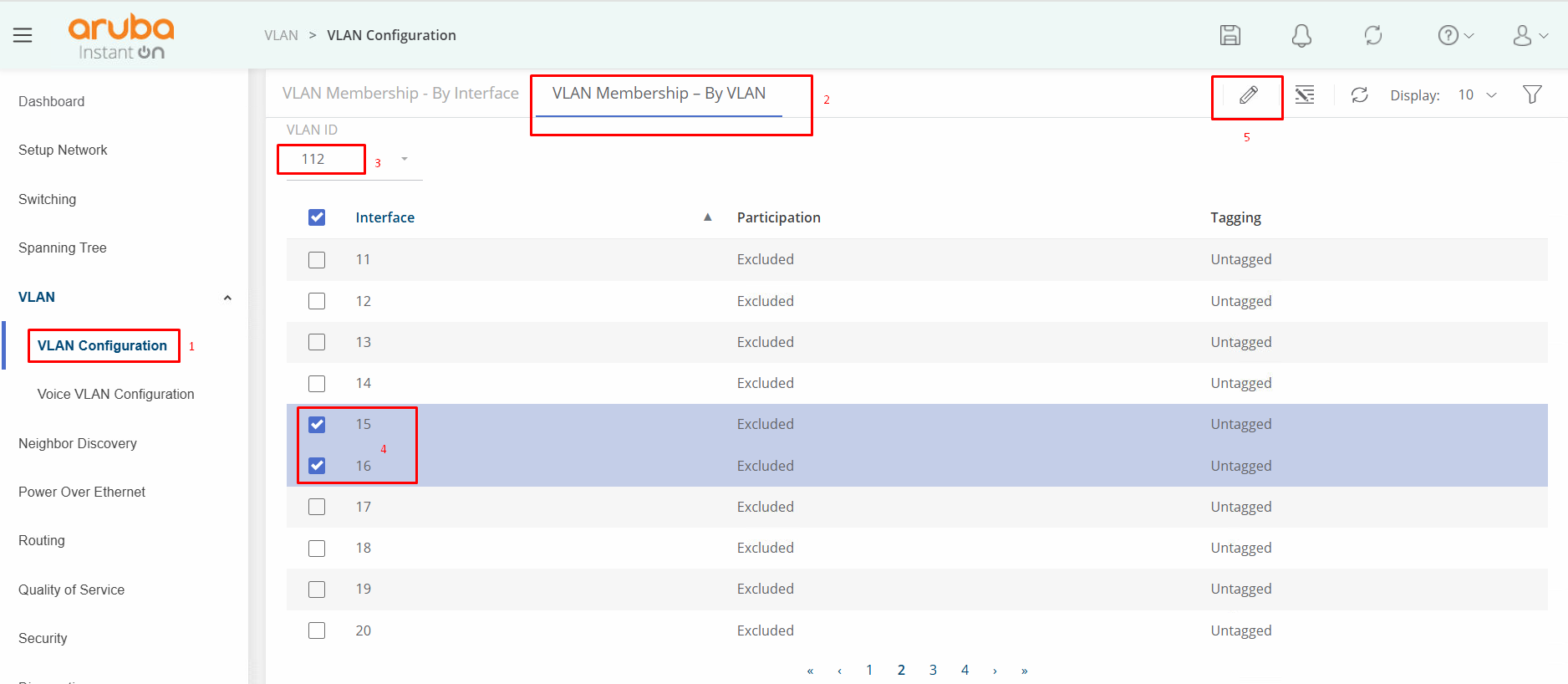

1. VLAN > Wifi VLAN’ına tıklayın.
2. Ports sekmesine geçin.

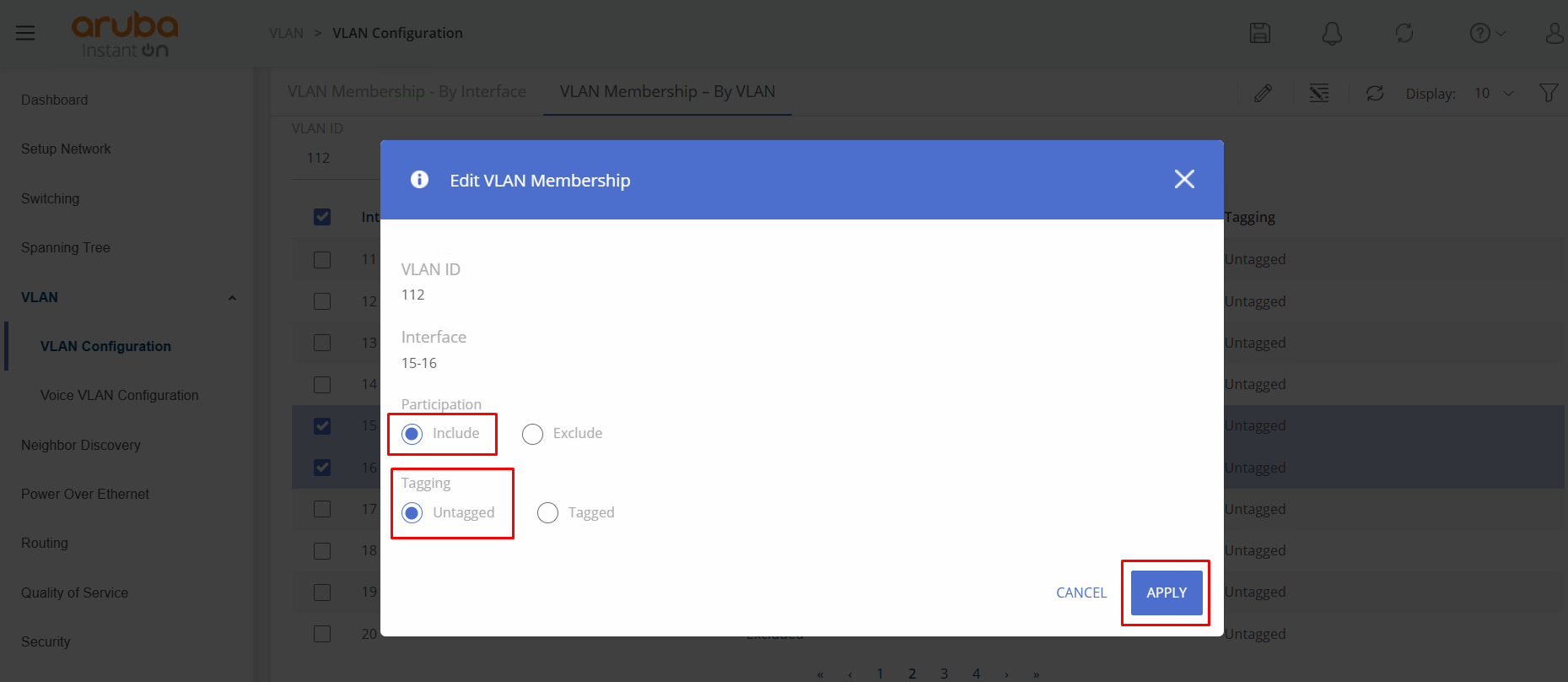

3. Port 15 ve Port 16 için:
   • VLAN Mode: Access
   • VLAN Membership: Untagged

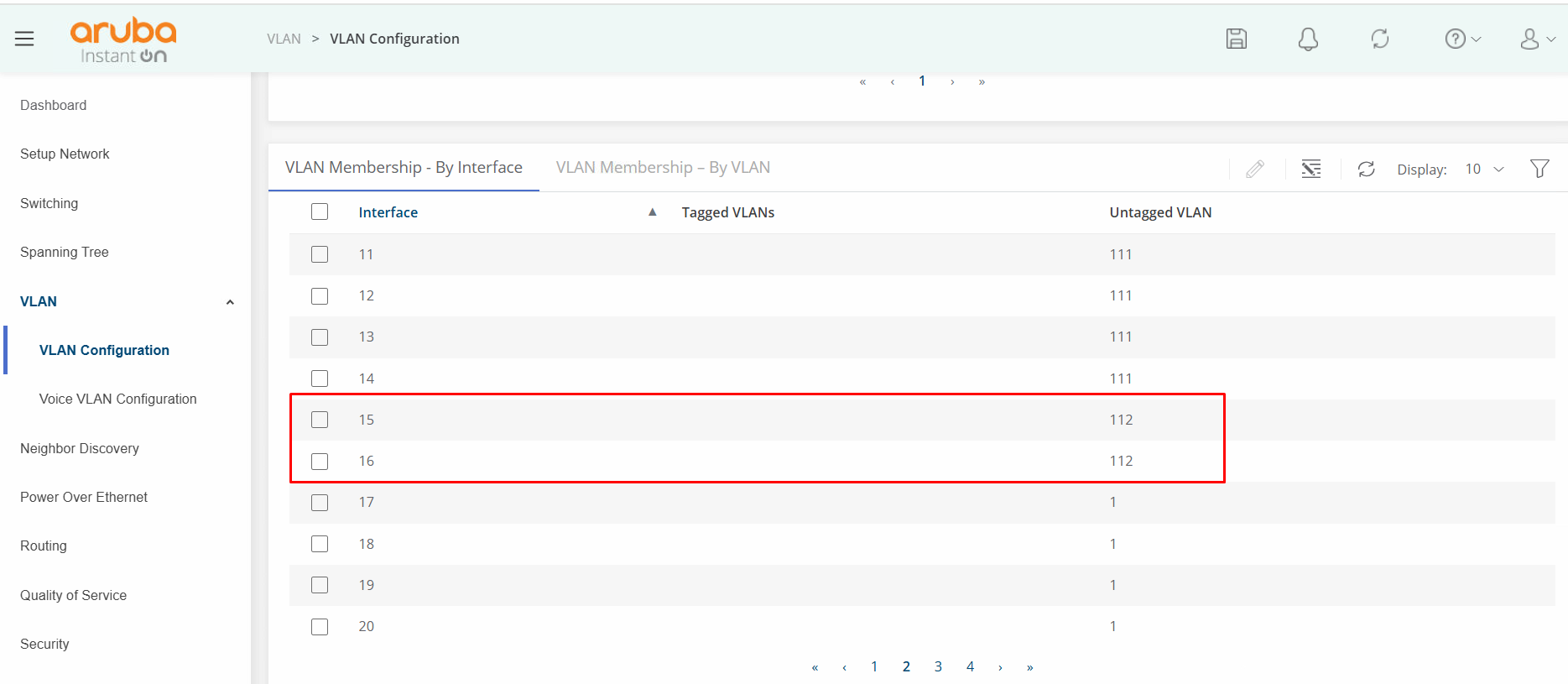

4. Uygula / Apply diyerek kaydedin.







24. Portu

Tagged

 Ayarlama:

Bu port trunk olarak yapılandırılacak ve VLAN112 trafiğini firewall veya router’a taşıyacak.

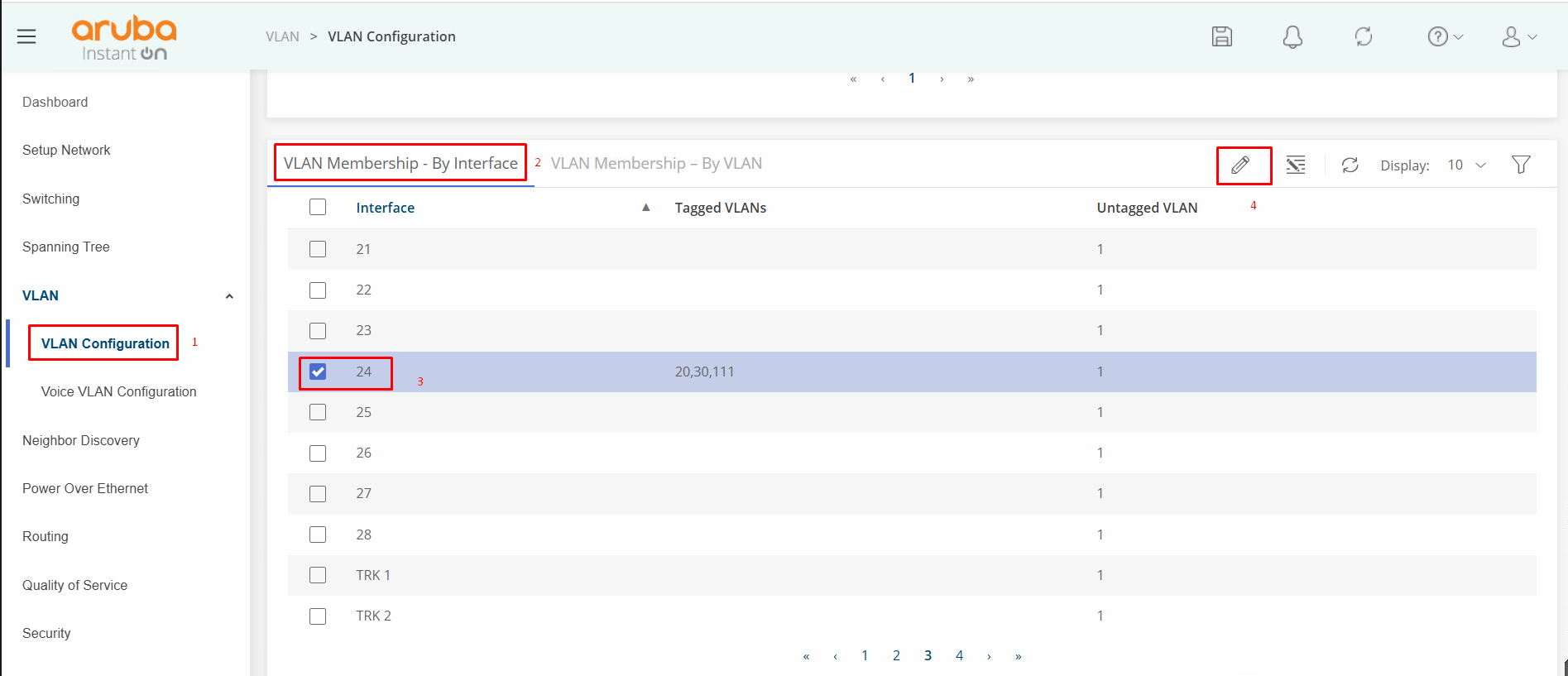

1. Yine VLAN112 içindeyken Port 24’ü seçin.
   • VLAN Mode: Trunk
   • VLAN Membership: Tagged
2. Apply diyerek ayarları kaydedin.

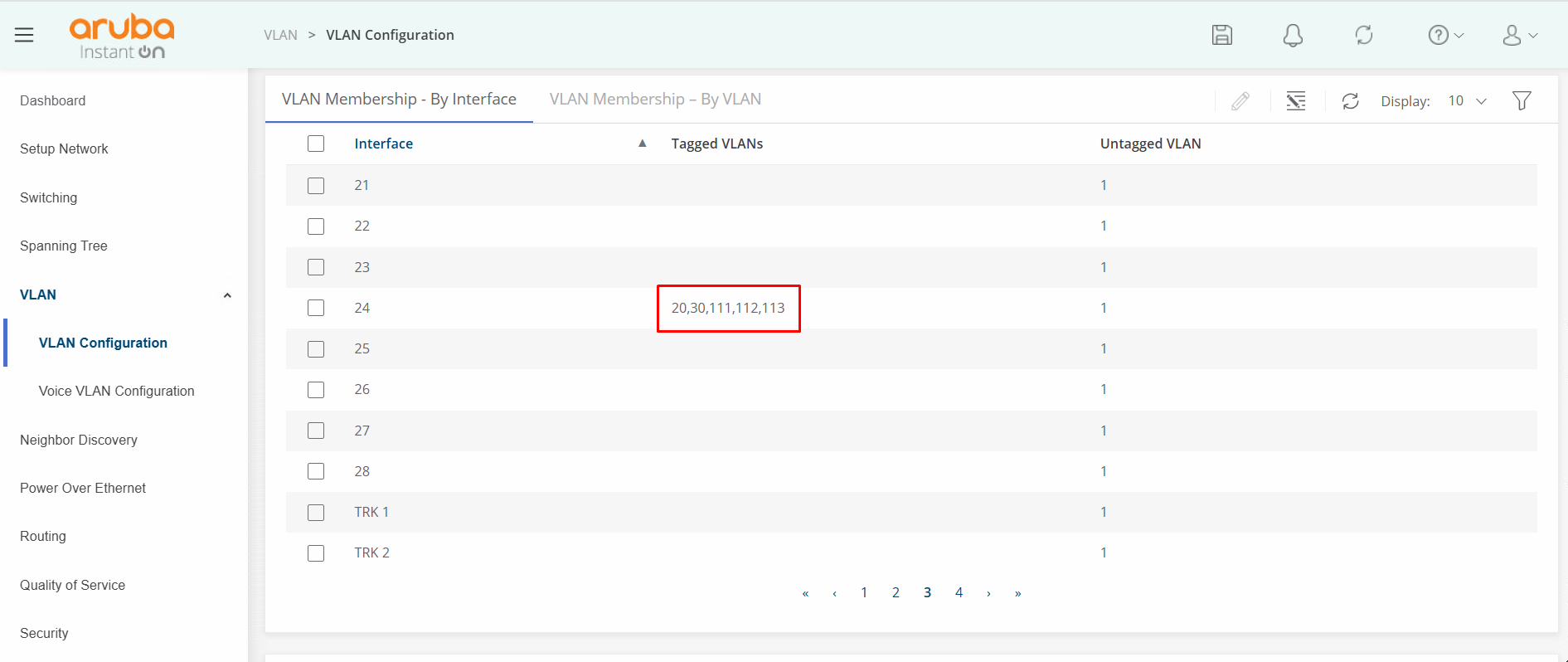

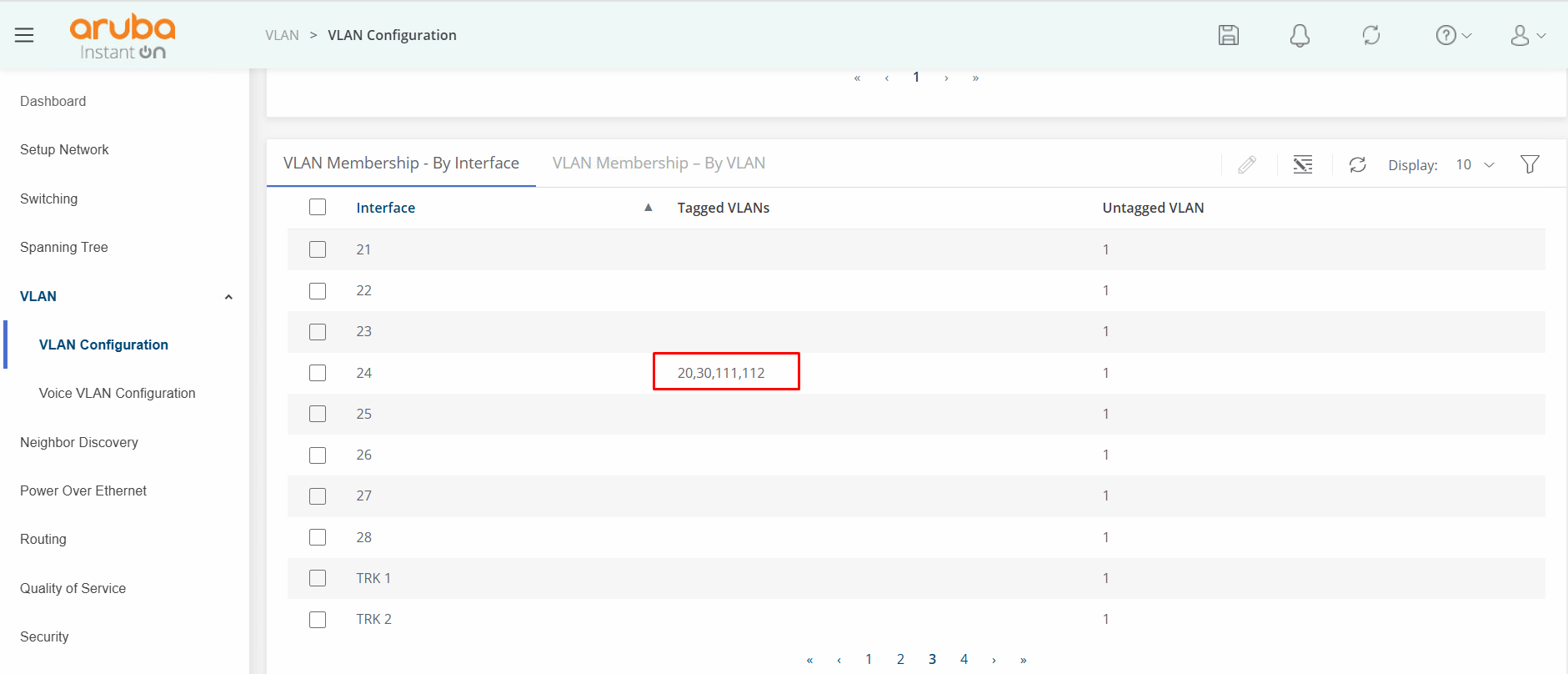

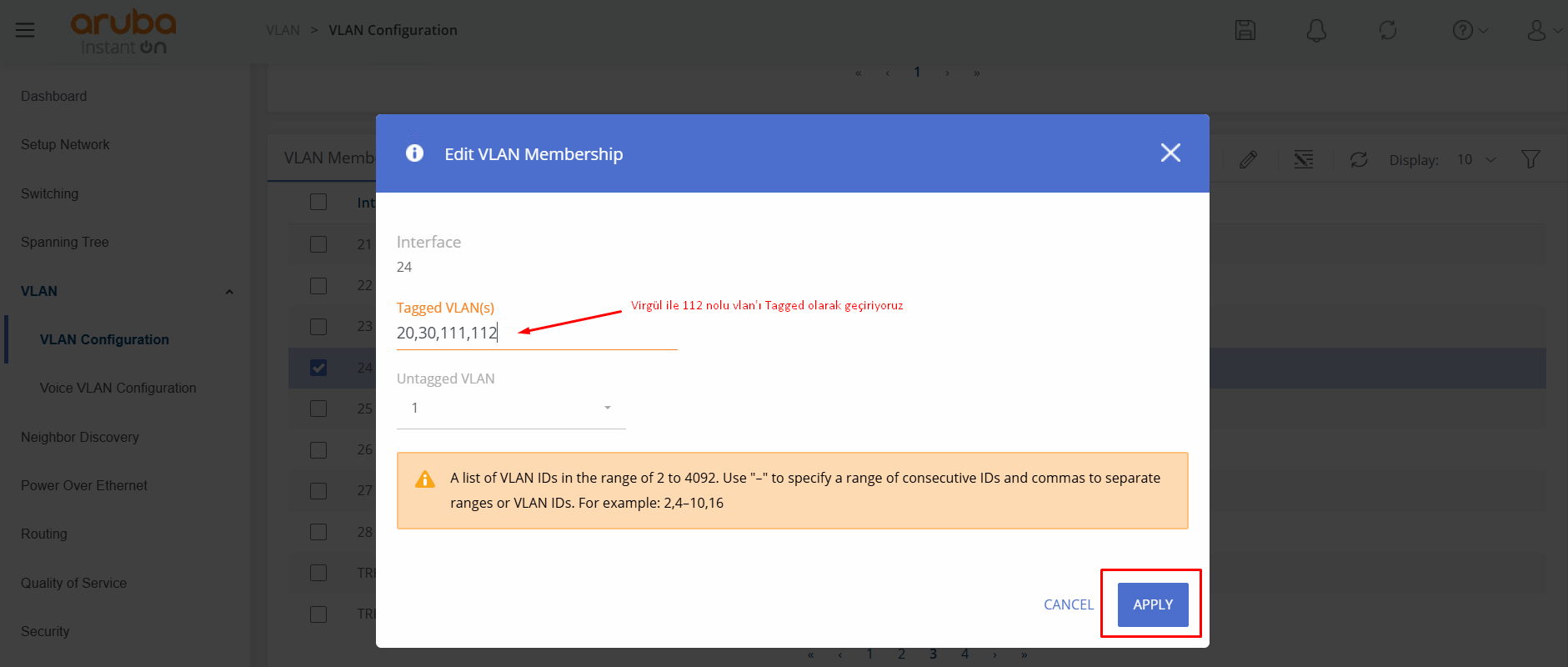

Vlan’ımızı Tagged olarak switch’in 24 nolu portundan geçirmiş olduk.

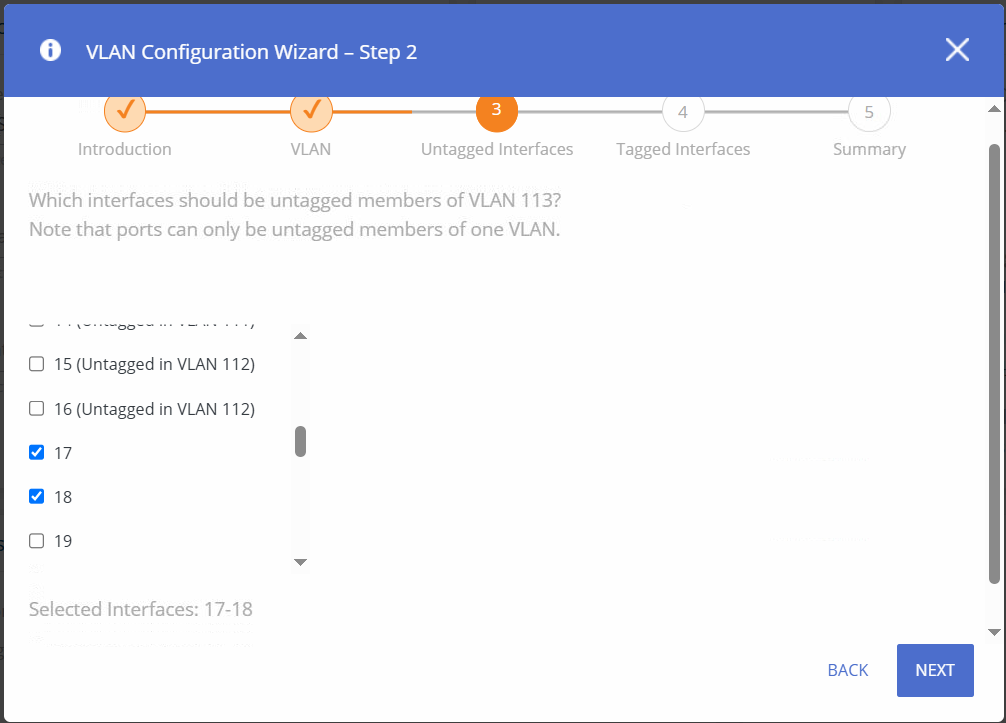

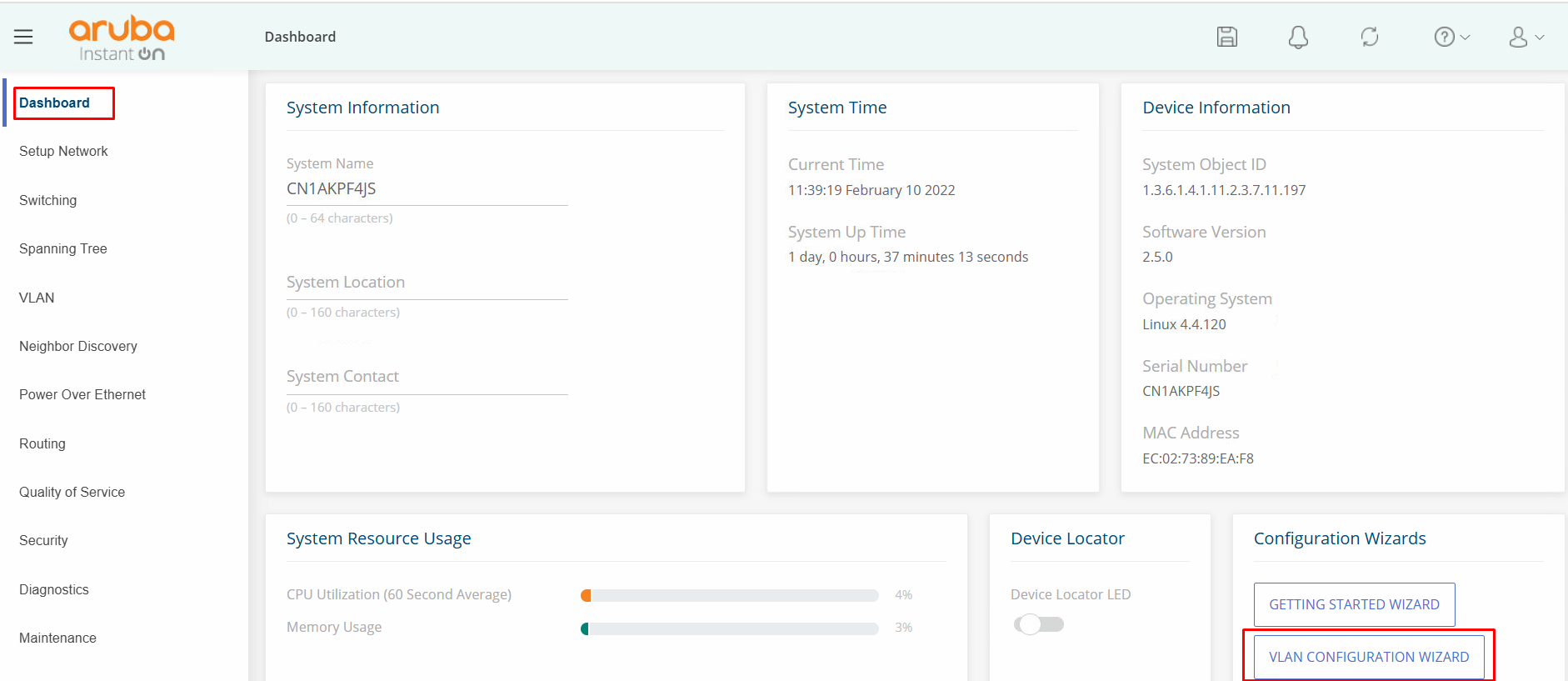

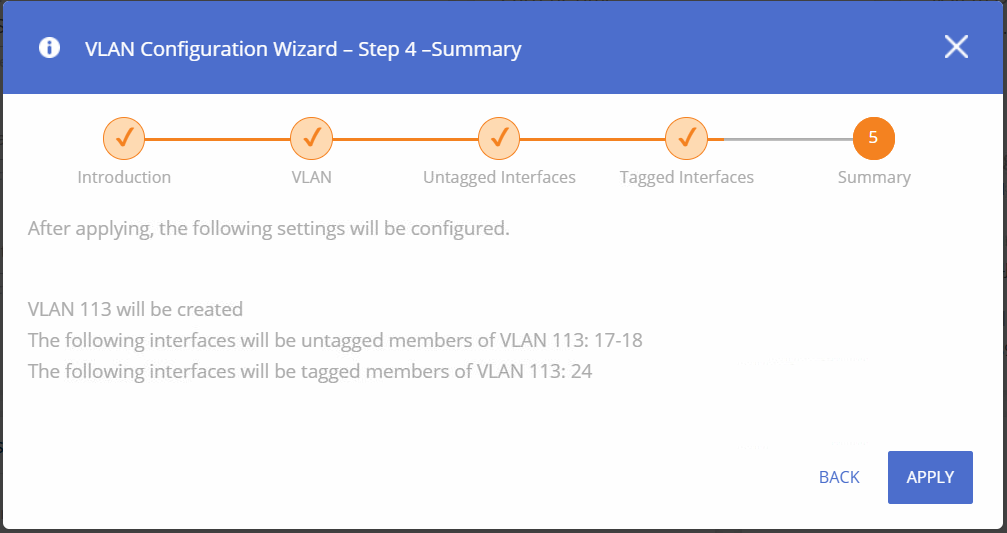

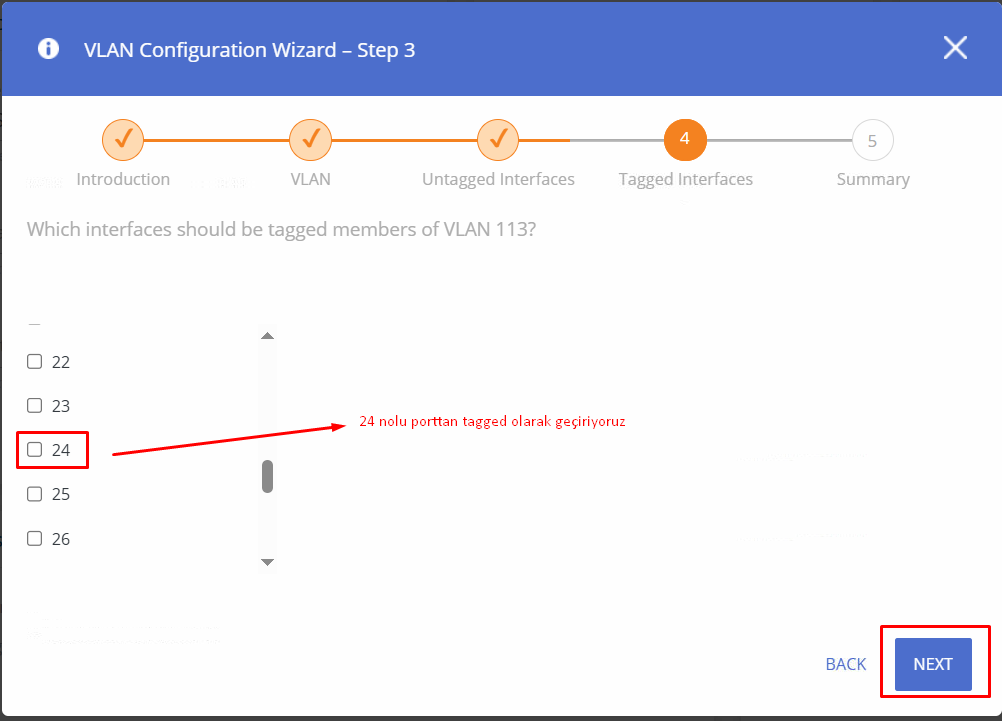

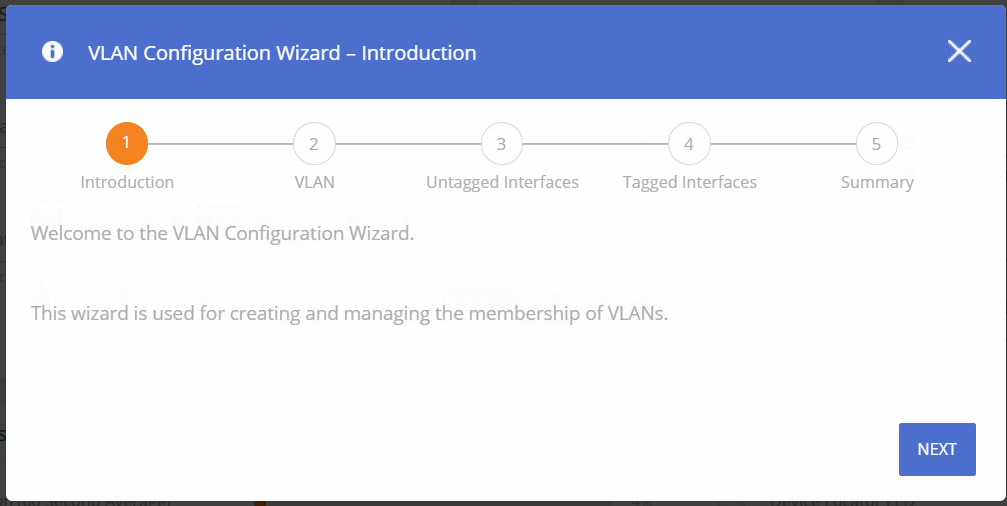

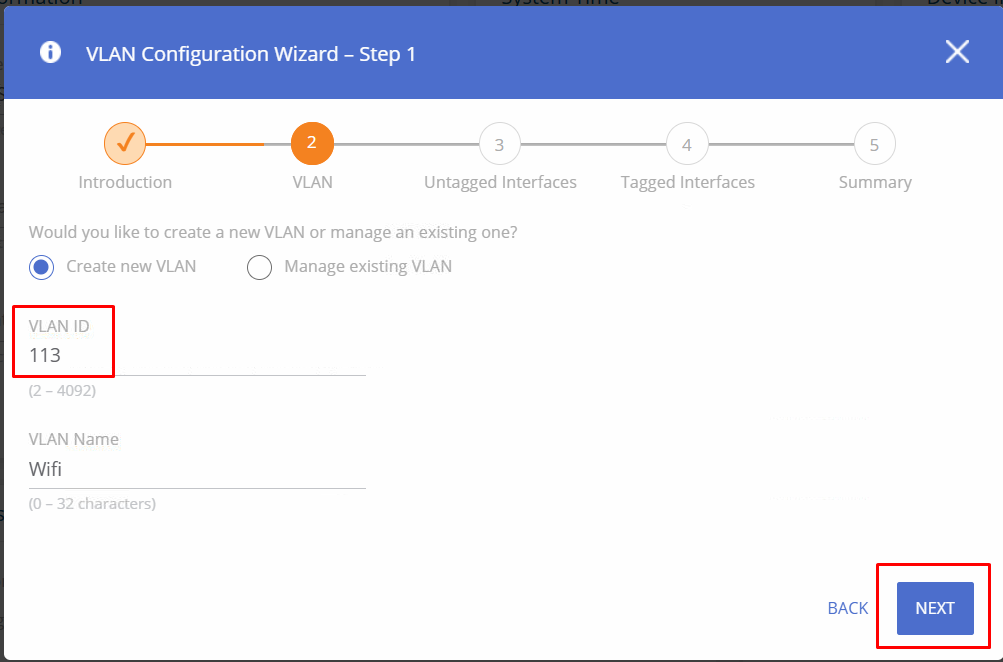

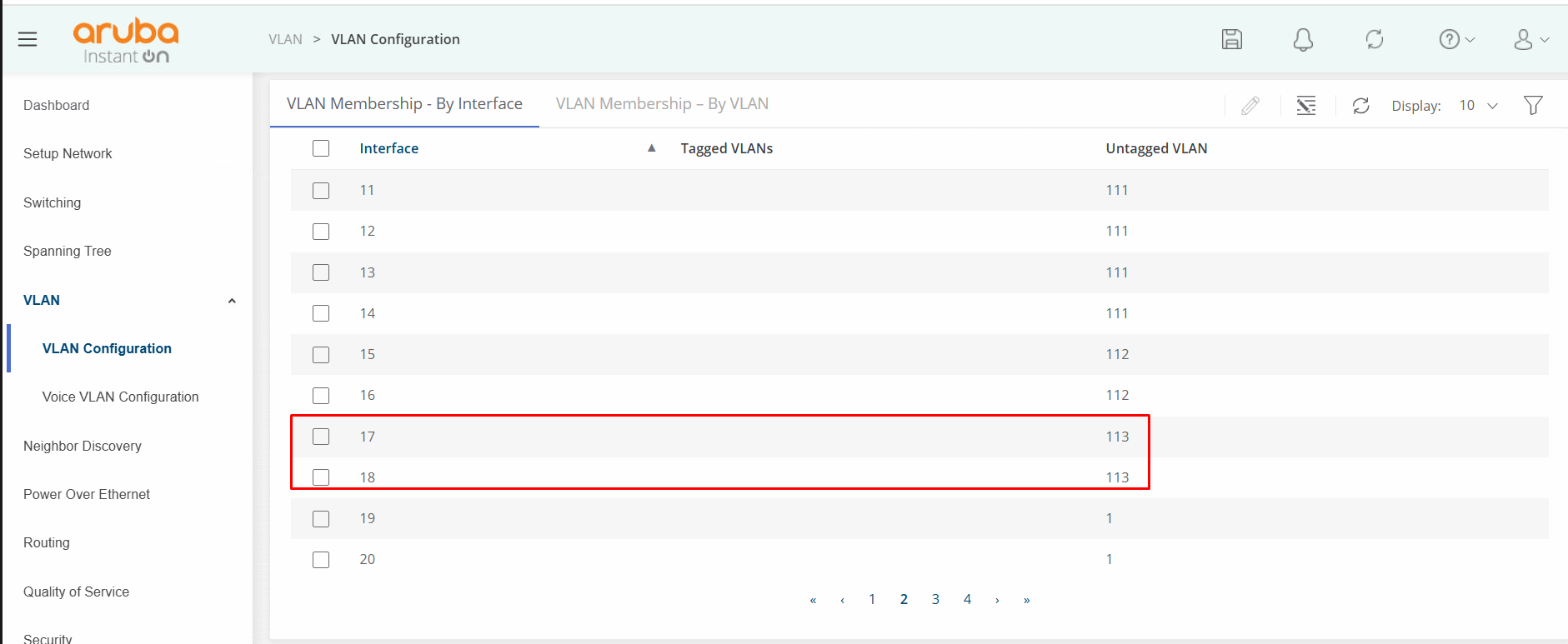

Vlan yapılandırmanın 2. Yolu ise ; Örnek Vlan13 olsun.
